Warna Resistor: Pengertian, Tabel, Serta Cara Membaca dan Menghitungnya

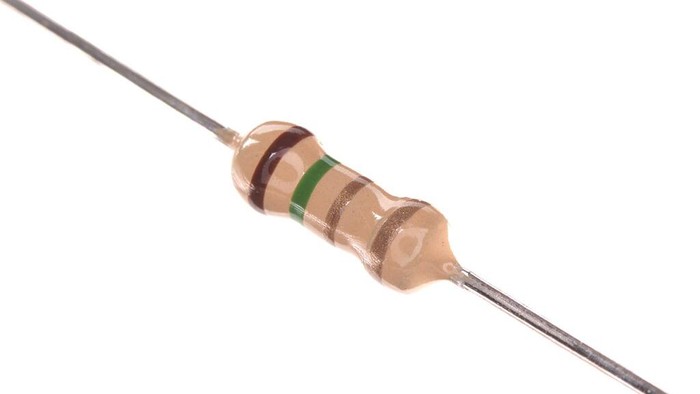

Ternyata, ada banyak cara yang bisa dilakukan untuk membaca nilai resistor. Salah satunya adalah dengan melihat warna resistor yang ada pada badan resistor. Warna resistor, menjadi kode untuk menunjukkan besar dari resistansi.

Pasalnya ketika melihat resistor, kamu tidak akan melihat angka yang bisa menunjukkan resistansinya. Namun, kamu bisa menentukkan resistansinya melalui gelang atau pita warna resistor. Nah, sebelum tahu lebih jauh mengenai warna resistor, ada baiknya mengetahui terlebih dahulu apa itu resistor. Simak penjelasannya di bawah ini.

Pengertian Resistor

Dikutip melalui buku berjudul Teknologi Dasar Otomotif (2018), resistor atau biasa disebut dengan hambatan adalah komponen pasif dalam elektronika yang memiliki fungsi sebagai penghambat dan pengatur arus listrik dalam suatu rangkaian elektronika.

Berdasarkan fungsinya, resistor dibedakan menjadi dua kategori, yaitu resistor tetap dan resistor variabel. Satuan nilai dari resistor adalah Ohm (Ω). Hambatan resistor juga dikenal dengan resistansi atau resistance. Nilai dari resistor diwakili oleh kode angka ataupun kode warna resistor.

Pengertian Kode Warna Resistor

Dikutip dari laman All About Circuits, kode warna resistor merupakan pita atau gelang berwarna yang digunakan untuk mengidentifikasi nilai resistif dan persentase, dari toleransinya dengan berpacu pada ukuran fisik resistor yang menunjukkan peringkat wattnya.

Secara sederhana, kode warna resistor adalah sebuah nilai hambatan yang terkandung pada resistor, dan terdiri dari barisan kode warna yang mengelilingi diameter resistor. Kode warna resistor ditentukan oleh Electronic Industries Alliance (EIA). Organisasi tersebut dibuat oleh Radio Manufacturers Association (RMA) yang berasal dari Eropa dan Amerika. EIA menentukan beberapa kode warna resistor, antara lain ada yang 4 gelang, 5 gelang, hingga 6 gelang.

Tabel Kode Warna Resistor

Pada resistor, terdapat gelang warna yang menjadi kode untuk menunjukkan nilai resistansi. Nilai tersebut ditunjukkan melalui tabel kode warna resistor. Tabel kode warna resistor adalah tabel yang berisi nilai-nilai yang mempresentasikan gelang warna pada resistor. Berikut ini tabelnya:

Foto: Rindang Krisnawati/detikcom

Cara Membaca Kode Warna Resistor

Cara membaca kode warna resistor adalah dengan memperhatikan setiap warna pada gelangnya. Membaca kode warna resistor, seringkali membuat bingung, apalagi ketika menentukan mana gelang pertama atau gelang selanjutnya dari sebuah resistor. Berikut ini tips dalam membaca kode warna resistor:

1. Gelang pertama posisinya dekat dengan lead, sedangkan gelang perak atau emas adalah gelang terakhir yang menjadi nilai toleransi
2. Periksa datasheet agar bisa memastikan sistem kode warna yang digunakan
3. Bila masih ragu, kamu bisa mengukur hambatan dengan menggunakan Ohm meter. Cara ini bisa digunakan jika gelang warna terbakar.

Berikut ini cara membaca kode warna resistor 4 gelang, 5 gelang, dan 6 gelang yang dikutip melalui buku berjudul Alat-alat Ukur Listrik ditulis oleh Islahudin (2021).

Cara Membaca Kode Warna Resistor 4 Gelang

1. Warna gelang ke-1 menunjukkan nilai tahanan
2. Warna gelang ke-2 menunjukkan nilai tahanan kedua
3. Warna gelang ke-3 menunjukkan angka pengali
4. Warna gelang ke-4 menunjukkan nilai toleransi.

Cara Membaca Kode Warna Resistor 5 Gelang

1. Warna gelang ke-1, ke-2, dan ke-3 menunjukkan nilai tahanan atau resistansi
2. Warna gelang ke-4 menunjukkan angka pengali
3. Warna gelang ke-5 menunjukkan nilai toleransi.

Cara Membaca Kode Warna Resistor 6 Gelang

1. Warna gelang ke-1, ke-2, dan ke-3 menunjukkan nilai tahanan atau resistansi
2. Warna gelang ke-4 menunjukkan angka pengali
3. Warna gelang ke-5 menunjukkan nilai toleransi
4. Warna gelang ke-6 menunjukkan koefisien suhu.

Contoh Menghitung Warna Resistor

Setelah mengetahui bagaimana caranya membaca kode warna resistor, ada baiknya memahami contoh soal berikut ini agar melatih pemahaman kamu.

1. Menghitung Resistor Gelang 4 Warna

• Gelang ke-1: warna hijau, nilainya 5
• Gelang ke-2: warna biru, nilainya 6
• Gelang ke-3: warna jingga, nilainya 10^3
• Gelang ke-4: warna emas, nilai toleransi 5%

Maka untuk mengetahui besar nilai resistor adalah:

= 56 x 10^3
= 56 x 1.000
= 56.000 Ω dengan nilai toleransi 5%

2. Menghitung Resistor Gelang 5 Warna

• Gelang ke-1: warna coklat, nilainya 1
• Gelang ke-2: warna hitam, nilainya 0
• Gelang ke-3: warna hijau, nilainya 5
• Gelang ke-4: warna hijau, nilainya 10^5
• Gelang ke-5: warna perak, nilai toleransi 10%

Maka untuk mengetahui besar nilai resistor adalah:

= 105 x 10^5
= 105 x 100.000
= 10.500.000 Ω dengan nilai toleransi 10%

Demikian yang dapat detikEdu sampaikan mengenai warna resistor. Semoga bermanfaat!
