Diagram Batang: Definisi, Jenis, Contoh, dan Cara Membuatnya

Dalam buku LIBAS AKM (2021) oleh Fitri Lianingsih, dijelaskan bahwa diagram batang adalah bentuk diagram yang menyajikan data statistik atau informasi dalam bentuk batang persegi panjang.

SCROLL TO CONTINUE WITH CONTENT

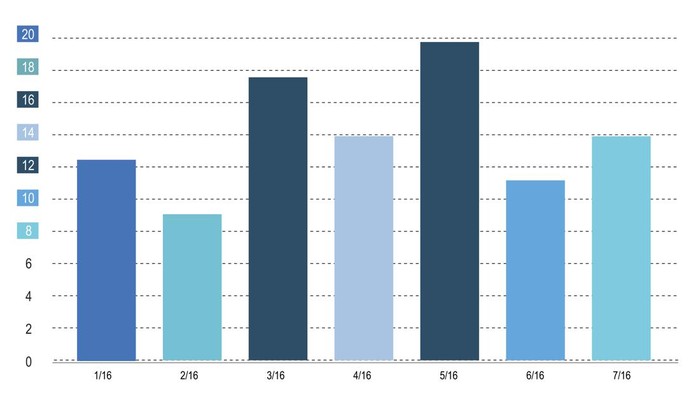

Data pada diagram batang bisa digambarkan secara tegak maupun mendatar. Diagram batang memiliki fungsi memudahkan dalam menunjukkan perbandingan antara beberapa kumpulan data yang berbeda.

Dilansir dari kemdikbud.go.id, diagram batang lebih mudah dibaca oleh mata kita. Mata kita bisa langsung melihat puncak batang, sehingga bisa dengan mudah mengetahui kategori mana yang terbesar dan yang terkecil.

Jenis Diagram Batang

Ada beberapa jenis diagram batang, yakni dibedakan berdasarkan bentuknya dan berdasarkan pengelompokan data.

Berdasarkan Bentuk

Berdasarkan bentuknya, ada dua diagram batang, yaitu diagram batang tegak dan diagram batang mendatar:

1. Diagram Batang Tegak

Diagram batang tegak adalah bentuk yang paling umum. Pada sumbu x di bagian horizontal berisi variabel bebas, misalnya bulan, kelas, tahun, dll.

Sedangkan sumbu y di bagian vertikal berisi variabel terikat, seperti jumlah dan frekuensi.

2. Diagram Batang Mendatar

Diagram batang mendatar sebetulnya sama dengan diagram tegak, hanya saja posisi variabelnya dibalik, sehingga menghasilkan bentuk mendatar.

Pada sumbu x berisi variabel terikat, sedangkan sumbu y berisi variabel bebas.

Berdasarkan Pengelompokan Data

Berdasarkan pengelompokan datanya ada dua jenis diagram batang, yaitu diagram batang tunggal dan diagram batang rangkap.

1. Diagram Batang Tunggal

Diagram batang tunggal adalah bentuk yang paling sederhana. Pada variabel bebas hanya berisi satu variabel terikat.

Misalnya pada diagram yang menunjukkan jumlah penduduk di tiap kelurahan.

2. Diagram Batang Rangkap

Diagram batang rangkap, terdapat lebih dari satu data pada tiap variabel bebas.

Misalnya pada diagram jumlah penduduk di tiap kelurahan didetailkan lagi menjadi jumlah penduduk pria dan wanita tiap kelurahan.

Contoh Diagram Batang

Berikut ini beberapa contoh diagram batang:

1. Diagram Batang Tegak

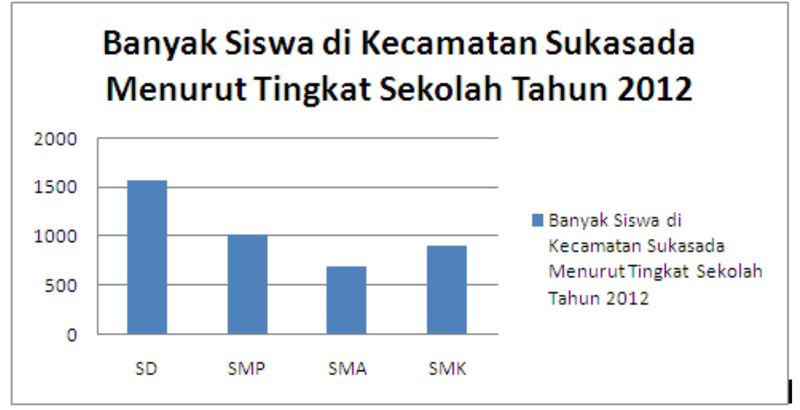

Gambar 1: diagram batang tegak. Foto: kemdikbud.go.id

2. Diagram Batang Mendatar

Gambar 2: diagram batang mendatar. Foto: sumber kemdikbud.go.id

3. Diagram Batang Rangkap

Gambar 3: diagram batang rangkap. Foto: Modul Matematika untuk SMP/MTs Kelas VII Kemdikbud

Cara Membuat Diagram Batang

Sekarang kita akan membuat diagram batang rangkap tentang peserta kompetisi olahraga di kelas 7C dan kelas 7D. Mereka akan mengikuti kompetisi olahraga bulu tangkis, bola basket, bola voli, atletik, dan renang.

Dikutip dari Modul Matematika untuk SMP/MTs Kelas VII Kemdikbud, cara membuat diagram batangnya adalah sebagai berikut:

Kumpulkan data dalam tabel frekuensi agar jelas berapa siswa yang ikut di masing-masing cabang olahraga.
Buat judul diagram dan label pada sumbu x dan y. Misalnya Diagram Jumlah Peserta Kompetisi Olahraga SMP 1 Maju Jaya. Sumbu x adalah nama olahraga (bulu tangkis, dll), sedangkan sumbu y adalah jumlah peserta.
Pada sumbu y, pastikan menggunakan skala vertikal atau interval yang tetap dimulai dari 0. Misalnya 2, 4, 6, 8, dst.
Karena ini diagram rangkap, maka setiap cabang olahraga ada dua batang, yaitu batang 7C dan 7D. Gambarlah batang satu per satu, lalu beri warna berbeda antara batang 7C dengan 7D.
Berikan jarak untuk menggambar batang cabang kedua, yaitu Basket untuk kelas 7C dan 7D, lanjutkan untuk cabang olahraga lainnya.
Hasilnya terlihat seperti di bawah ini:
