Saklar adalah komponen listrik yang memutus dan menyambung arus listrik dari sumber arus ke beban listrik pada rangkaian listrik tertutup. Salah satu jenis dari saklar adalah saklar ganda.

Saklar ganda merupakan komponen listrik yang banyak digunakan untuk pengendalian dua perangkat atau lampu. Meski terlihat sederhana, pemasangan saklar ganda perlu diketahui dengan benar.

Apa Itu Saklar Ganda?

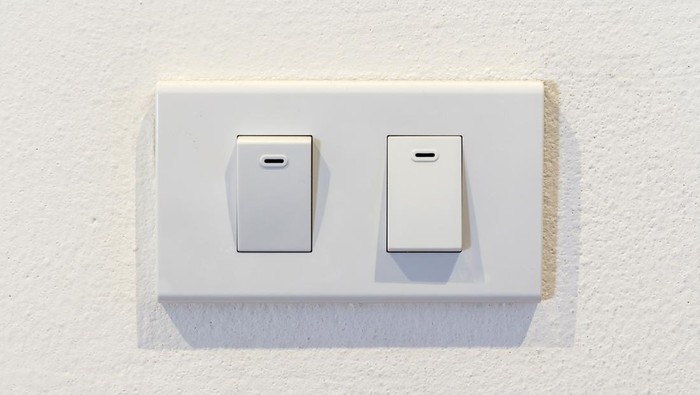

Saklar ganda adalah jenis saklar yang bisa menghubungkan dan memutuskan dua lampu atau dua golongan lampu, baik secara bersama-sama atau bergantian. Umumnya, saklar ganda terdiri dari 2 tombol yang bersebelahan.

Jenis saklar ini sering disebut juga sebagai saklar seri. Mengutip laman Universitas Medan Area, saklar ganda biasanya menjadi pemutus dan penghubung sirkulasi listrik di ruangan yang berbeda. Misalnya, satu tombol untuk menyalakan lampu ruang tamu, satu lagi untuk teras.

Cara Pasang Saklar Ganda

Menurut laman distributor resmi alat-alat listrik dan mekanikal, berikut cara memasang saklar ganda:

1. Pastikan aliran listrik benar-benar mati. Periksa menggunakan alat tespen
2. Gunakan kabel fase, kabel netral, dan kabel tambahan untuk menghubungkan dua lampu. Kupas ujung kabel
3. Sambungkan dua kabel ke terminal keluar (biasanya diberi tanda 1 dan 2). Kabel ini akan terhubung ke masing-masing lampu. Hubungkan kabel dari terminal 1 ke lampu utama dan kabel dari terminal 2 ke lampu kedua. Sambungkan kabel netral ke masing-masing lampu.
4. Pasang saklar yang telah diberi pengkabelan ke dinding dengan menggunakan obeng.
5. Pastikan saklar terpasang dengan kencang. Nyalakan kembali aliran listrik dengan menaikan saklar MCB di panel listrik
6. Cek apakah lampu berhasil menyala dan mati sesuai tekanan.

Jenis Saklar Lainnya

Selain saklar ganda, ada beberapa jenis saklar lainnya yang digunakan sebagai instalasi penerangan:

1. Saklar Tunggal

Mengutip laman Elektro Universitas Negeri Malang, saklar tunggal adalah saklar yang berfungsi mengontrol atau mengendalikan satu buah lampu atau sekelompok lampu dari satu tempat. Jenis saklar ini hanya terdiri dari satu tuas. Sehingga, penggunanya bisa menghidupkan atau mematikan banyak lampu hanya dengan sekali tekan.

2. Saklar Tukar

Saklar tukar adalah rangkaian instalasi listrik yang bisa mengontrol satu atau beberapa lampu oleh dua saklar. Sehingga, pengguna bisa menghidupkan dan mematikan lampu dengan dua saklar yang berbeda.

Misalnya, sebuah lampu dipasang di daerah tangga. Dua buah saklar untuk lampu tersebut diletakkan dengan dia posisi, satu di bawah tangga dan satu lagi di atas tangga. Sehingga orang yang berada di bawah dan di atas tangga bisa mematikan dan menyalakan saklar tersebut.

3. Saklar Silang

Menurut laman penyedia jasa kalibrasi, saklar silang merupakan rangkaian yang bisa mengontrol lampu dari tiga tempat. Pemasangannya harus benar-benar diperhatikan agar saklar bisa berfungsi dengan baik.

4. Saklar Tarik

Saklar tarik biasanya digunakan di kamar tidur. Cara penggunaannya adalah menarik tangkai dengan perangkat tali sebagai penariknya.
